ラッキングジャケットのサイズ選び方｜配管径別一覧付き

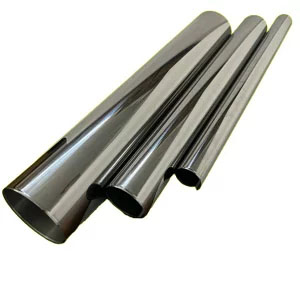

ラッキングジャケットとは

ラッキングジャケットとは、配管やダクトに施工された保温材の外側を覆う板金材です。
役割は大きく3つあります。

▪ 保温材の保護
▪ 耐候性向上
▪ 美観維持
特に屋外配管では紫外線や雨風にさらされるため、ラッキングがないと保温材の劣化が急速に進みます。

サイズ選定の基本

重要なのは「配管径」ではなく「保温施工後外径」です。
例えば：
50A配管
外径60.5mm
保温厚20mm

計算式：
60.5 + 20 + 20 = 100.5mm
この外径に適したジャケットを選びます。
これを理解していないと、ジャケットが閉まらない、逆にブカブカになるといった問題が起きます。

サイズ選定手順

① 配管径確認

図面または現場採寸で確認。

② 保温厚確認

保温材の厚みを確認。

③ 保温後外径計算

配管外径＋保温厚×2

④ 規格確認

メーカーごとの規格表で確認。

⑤ 現場誤差確認

既設配管は歪みや追加巻きがある場合も。

よくある失敗

▪ 配管径だけで選ぶ
最も多いミスです。

▪ 保温材厚を間違える
現場変更時に起こりやすい。

▪ エルボ部との整合を見ない
直管だけ合っても意味がありません。

▪ 材質違い
屋外なのにガルバ選定で腐食するケース。

現場で役立つポイント

・迷ったら採寸優先
・既設交換なら現物確認
・エルボも同時発注
・施工者と調整する
特に職人と資材担当の認識ズレはミスの原因になります。

材質選びも重要

ガルバ：
・安価
・加工しやすい
・一般現場向き

ステンレス：
・耐食性高い
・長寿命
・屋外・沿岸部向き

サイズだけでなく材質も合わせて考えることで失敗率が下がります。

よくある質問（FAQ）

Q. サイズが少し大きくてもいい？

A. 基本推奨しません。固定が甘くなります。

Q. 保温厚が不明な場合は？

A. 現場採寸が最優先です。

Q. エルボサイズも同じ考え方？

A. 基本は同じですが角度も必要です。

Q. ガルバとステンどちらがいい？

A. 使用環境によります。

まとめ

ラッキングジャケットのサイズ選定は、保温工事全体の品質に直結します。
重要なのは配管径ではなく「保温後外径」で考えることです。
事前確認を丁寧に行うことで、施工不良・再発注・現場トラブルを防ぐことができます。
