ラッキングエルボ規格の選び方｜失敗しない基準

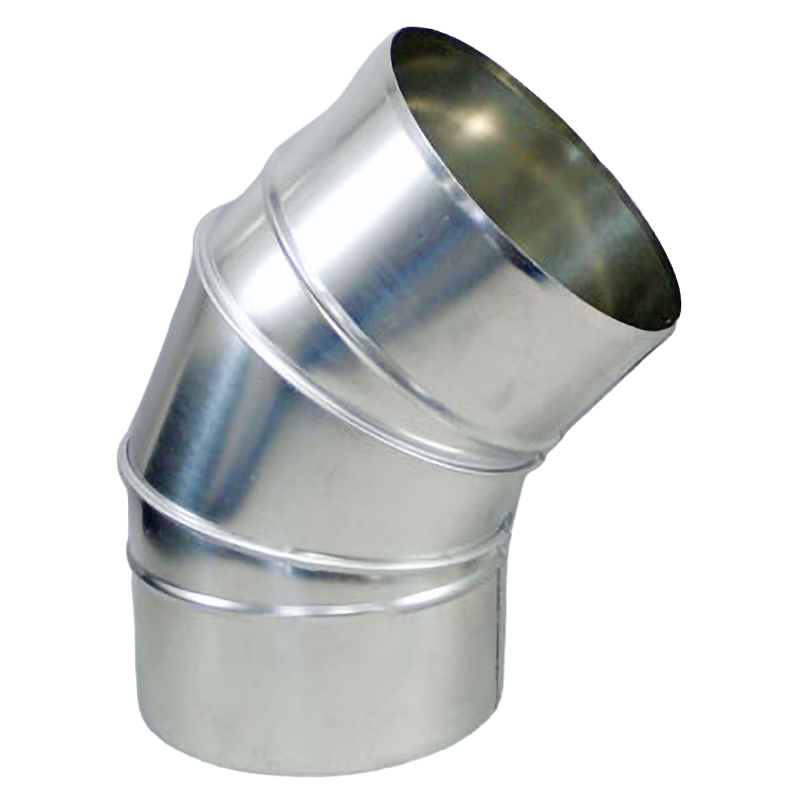

ラッキングエルボとは？

ラッキングエルボとは、配管の曲がり部分に使用する専用の板金部材です。
直管ジャケットだけでは曲がり部をきれいに納められないため、専用規格が必要になります。

役割は以下です。

▪ 保温材保護
▪ 防水性向上
▪ 美観維持
▪ 施工効率向上
特に90度曲がり部では必須です。

エルボ規格の基本

エルボ規格は主に以下で決まります。
▪ 配管径
▪ 保温厚
▪ 曲げ角度
この3つが基本です。

例えば：
50A保温厚20mm
90度エルボ

この条件に合った規格を選びます。
ここで直管サイズだけ見て選ぶと失敗します。

角度の種類

▪ 90度エルボ
最も一般的です。

▪ 45度エルボ
スペースが限られる現場で使用。

▪ 特殊角度
一部特殊設備で使用されます。
角度確認を忘れると納まりません。

選定手順

① 配管径確認

図面または現場確認。

② 保温厚確認

保温施工後寸法を把握。

③ 曲げ角度確認

90度か45度か確認。

④ 接続先確認

直管ジャケットとの整合を見る。

⑤ 現場誤差確認

既設配管は歪み注意。

現場で多い失敗

▪ 90度と45度を間違える
非常に多い。

▪ 保温厚違い
接続部がズレる。

▪ 既設寸法を見ない
現場誤差で合わない。

▪ 直管だけ先に発注
エルボが後から合わない。

エルボは直管とセットで考えるのが基本です。

施工時のポイント

▪ 仮合わせを必ず行う
▪ 継ぎ目位置確認
▪ 防水テープ併用
▪ ビス位置を均等にする

エルボ部は隙間が出やすいため特に丁寧に施工します。

よくある質問（FAQ）

Q. 45度と90度は互換性ある？

A. 基本ありません。

Q. 直管サイズが合えば大丈夫？

A. エルボ角度と保温厚も必要です。

Q. 現場採寸は必要？

A. 特に既設設備では推奨です。

Q. エルボだけ後発注でもいい？

A. 非推奨です。セット確認が理想です。

まとめ

ラッキングエルボは、直管以上に規格確認が重要な部材です。
確認すべきは「配管径」「保温厚」「角度」の3つです。
これを押さえるだけで、施工ミスや再発注リスクを大きく減らせます。
直管とセットで考えることが成功のポイントです。
